MessageSujet: RENOVATION D'UN CL5   Mer 23 Mai - 20:23

Bonjour à tous,
Nous venons d'aquérir un CL5 du côté de Toulouse.
Il est de 1965 et c'est le deuxièmes de la commande passé par l'armé pour leur contingent.
Voici la bête:




Il a au compteur 1800 heure et après quelques manœuvres des petits défaut sont apparues.

- freinage ne marche plus que sur une roue ( celle à l'avant droit)
- fuite d'huile des joints spi sortie de vilo. avant et celui de la sortie de boite.
- durite des conduit de refroidissement moteur en très mauvaise état.
- cylin-bloc moteur avant détruit pas une fuite d'huile.
- Moteur claque légèrement.
- câble du treuil ne fait que 40m et il est coupé à moitie et rafistolé.
- tous les instruments du tableau de bord ne fonctionne pas tous.
- les phares marchent en même temps que les clignotants.
- et tous ce que je découvrirai au fur et à mesure......
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Mer 23 Mai - 20:46

Aujourd'hui démontage :

De l'arceau:





J'avoue que quand on à du matériel sa aide;





Et voila le résultat:








Voila et maintenant la bêche:









Et le voilà presque nue .

A demain
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
Belphegor
Admin
Admin
avatar

Masculin
Nombre de messages : 156
Age : 70
Localisation : bourgogne
Emploi : Retraité
Date d'inscription : 07/06/2007

MessageSujet: Re: RENOVATION D'UN CL5   Jeu 24 Mai - 6:58

phare et clignotant en meme temps, c est en general un defaut de masse.

a part les petits defauts Suspect il a l air en bon etat de carroserie ce qui n est pas toujours le cas!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amicalelabourier.the-up.com
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Sam 26 Mai - 3:10

Oui, Tu as raison, la carrosserie est en très bonne état mise à part un impact sur calandre mais c'est vraiment minime Very Happy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Sam 26 Mai - 4:07

Alors aujourd'hui vérification et nettoyage des freins.

Alors il faut comme matériel:
- clefs de 10 21 et les autres lol!
-1 marteau
-1 burin
-1 cric
-1 sceau de graisse
-1 sac de chiffons


Tout d'abord démontage de la roue







Déboulonner les 8 vis qui tiennent la main meneuse. Souvent les goujons sortent avec les écrous à cause de la
peinture ou bien le filetage a souffert suite à choc contre un obstacle.






Désaccoupler la main meneuse. Pour ma part la graisse était très vielle et liquide.



Enlever la première vis qui est bloqué par une rondelle spéciale.
Enlever la fameuse rondelle.
Défaire la deuxième vis et sortir le roulement




Et maintenant on peut enlever le tambour et voir comment est l’intérieur.

Voilà l’intérieur.



Maintenant gros nettoyage. Retirer toute la vielle graisse et passer un coup de karcher
à eau chaude pour finir de de dégraisser et enlever aussi la poussière sur le mécanisme.





Voila après nettoyage.






Il ne reste plus qu'a mettre du dégrippant sur le mécanisme qui permet de rapprocher les garnitures au plus près du tambour.

Regraisser abondamment les roulements et remonter sans abimer les joints spi.

Rapprocher les garnitures grasse au petit carré derrière le tambour avec la clef de 10

Et la touche finale sera de mettre presque une cartouche de graisse à l'intérieur grasse au graisseur prévu à cet effet.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Sam 26 Mai - 4:09


A oui j'ai oublier.


Il faut répéter cela au trois autre roue lol! lol! lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Lun 4 Juin - 21:18

Bonjour à tous,

Alors aujourd'hui nous nous sommes penché sur le cœur de la bête.

Pour rappel nous avons une fuite d'huile côté boite et du côté de la cascade des pignons de la distribution.

Mais ce qui me chagrine le plus c'est le petit claquement moteur et la fumée qui sort du capuchon du cache culbuteur et du reniflard.











Alors on procède par ordre et on regarde le calage des culbuteurs.





Le claquement est presque inexistant après le réglage mais de toute façon on va tomber le moteur pour régler les fuites d'huiles.









Comme la boite n'a pas de support sur le châssis il faut la soutenir pour ne pas qu'elle ne tombe.






Et voilà le cœur de la bête .





Et l'entre,



Maintenant lavage,





Pour avoir accès aux joints il m'a fallu tomber le carter moteur,



Mais que de dépôt,




Et là surprise. En regardant l'intèrieur des cylindres j'ai un petit morceau de ferraille qui est tombé. Mais d'où vient- il ? affraid

Et en regardant de plus près des petites marques nous apparaisse .
Donc pour confirmer nous enlevons la culasse.



Le verdict est sans appels





Les cylindres sont plus ou moins marqués voir rayés et même il y a le 6ème cylindre avec une grosse fissure et des résidus de fer incrustés sur le piston.
Et tout ça est dû en fait aux clips qui tiennent les axes des pistons qui ont cassé et les axes ont endommagé les cylindres.







Nous prenons la décision de démonter le moteur en totalité pour le refaire.







Voilà, les pièces sont toutes commandées et le remontage va se faire dans la foulée la semaine prochaine.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Mar 5 Juin - 20:58

Bonsoir,
Aujourd'hui j'ai reçu toutes les pièces neuves pour refaire le moteur à neuf bounce cheers
Je suis content d'avoir pu retrouver toutes ces pièces neuves et aussi vite.
Allez bientôt le remontage du 6 cylindres.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
Belphegor
Admin
Admin
avatar

Masculin
Nombre de messages : 156
Age : 70
Localisation : bourgogne
Emploi : Retraité
Date d'inscription : 07/06/2007

MessageSujet: Re: RENOVATION D'UN CL5   Mer 6 Juin - 9:09

super, il serais interesant que tu nous dise ou tu a trouver ces pieces, je pense que certains de nos amis seront interesser.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amicalelabourier.the-up.com
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Mer 6 Juin - 19:59

Ben ,
je suis allé sur le net et sur le moteur de recherche j'ai marqué "pièces perkins"
Je suis tombé sur "SECODI" , je crois, et je les ai appelé.
Après lui avoir donné le N° moteur il m'a dit "HOULA ces pas tout jeune"
Mais finalement il m'a trouvé toutes les pièces pour refaire mon moteur.
Voili-voilou
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Dim 17 Juin - 18:46

Alors, aujourd'hui, remontage à neuf du cœur de la bête.

Il faut tout d'abords mettre la chemise dans le block.
Mais quand on a pas le matériel sa donne sa Sad Sad Sad



Alors avant de casser d'autre chemise on s'est procuré le bon outil qui va bien



Alors, on met la chemise dans son emplacement et on installe la clef.





Et on répète la méthode sur les autres cylindres



Et maintenant on visse.

[img][/img]







Et voilà le résultat.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Dim 17 Juin - 19:21

Maintenant on va passer sur la mise en place des pistons.



On positionne le piston sur sa bielle avec ses cou cinés neufs sur mon étaux.



On met a sa disposition la pochette avec tous les segments.



Alors voici le premier:







Le deuxième, enfin 6 en 1:








Le troisième, enfin un 4 en 1:





Et les derniers segments sont pour leur part simple:



On met maintenant un outil qui comprimer les segments dans leur logement.



On met en place le piston dans son logement et on tapote avec le manche en bois d'un marteau pour le faire rentrer en douceur.







Et Voila le principe de montage.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
Belphegor
Admin
Admin
avatar

Masculin
Nombre de messages : 156
Age : 70
Localisation : bourgogne
Emploi : Retraité
Date d'inscription : 07/06/2007

MessageSujet: Re: RENOVATION D'UN CL5   Mar 19 Juin - 8:24

Aie l etau sans mordaches en cuivre!!! ca peut laisser des traces........, mais bravo super boulot.
ET OUI AVEC LES OUTILS C EST MIEUX.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://amicalelabourier.the-up.com
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Dim 15 Juil - 8:46

Bonjour,
Je ne suis pas venus depuis quelques jours mais nous avons pas avancer sur le CL5.
Fermeture du bloc et mise en peinture.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Dim 15 Juil - 9:22

L' embrayage a été refait à neuf et monté sur le bloc.

Pendant ce temp là le chassie et les pièces démontés sont sablés .







Et pour ne pas que le fer ne rouille elle sera peinte dans la foulé.






Et maintenant la partie la plus intéressante , le remontage de toute les pièces.

Le moteur avec ses injecteurs refait et calibrés






Remise en place des périférique moteur et CONTACT affraid



SA MARCHE

La bêche:




La carrosserie:




Les petits détails:





Les pièces en alu son polies et le blason repeint avec ses couleurs dorigine.
Elle seront posés dans le dernier reportage photos
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Dim 22 Juil - 9:15

Bonjour,
Voici aujourd'hui la mise en place des pièces en alu que nous avons polies pour mettre plus en valeur notre CL5.





Le blason quant à lui a bénéficié d'une cure de jeunesse avec une mise en peinture le plus proche possible de celle d'origine pour parfaire son identité.















Il me reste plus qu'à rebrancher les freins et faire les premiers roulages


Dernière édition par imbert le Lun 21 Jan - 18:00, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Lun 14 Jan - 7:27

Et bien voilà !!!!!

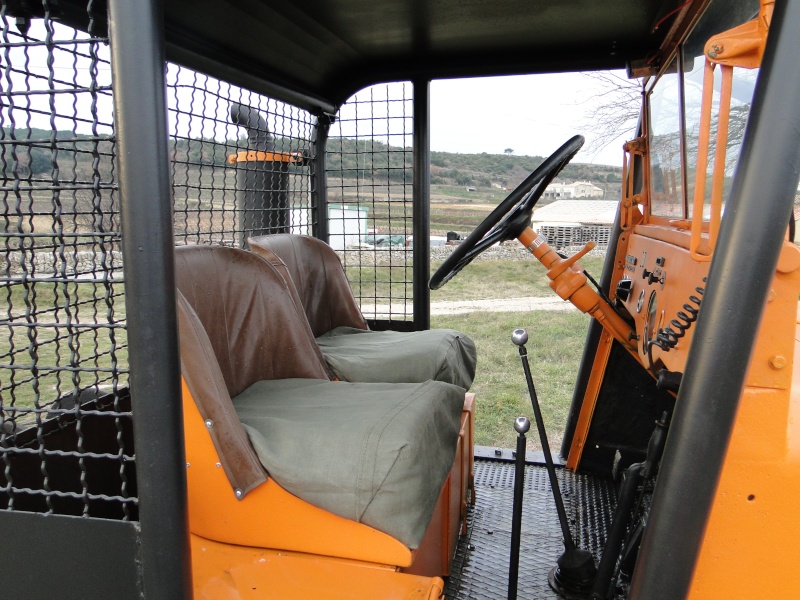

Aujourd’hui nous avons fini le CL5 .
Nous avons remonté les freins, réglé le jeu des rotules de direction, refait tout le faisceau électrique, remonté l’arceau de sécurité, ......
Et vous savez quoi ? ??? Tout marche comme au premier jour ! (Enfin je pense)

VOUS VOULEZ LE VOIR ??????????????
Bien sûr le voici ....

[img][/img]


[img][/img]


[img][/img]


[img][/img]


[img][/img]


[img][/img]


[img][/img]



Et si vous voulez voir plus de photos sur le CL5 vous pouvez cliquer sur ce lien

http://www.facebook.com/media/set/?set=a.412331792182286.94319.196395340442600&type=1

Ne croyez pas que c’est fini. Je suis en train de refaire un HL4 , à bientôt !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Mar 22 Jan - 17:22

Et si vous voulez voir plus de photos sur le CL5 vous pouvez cliquer sur ce lien

http://www.facebook.com/media/set/?set=a.412331792182286.94319.196395340442600&type=1

Ne croyez pas que c’est fini. Je suis en train de refaire un HL4 , à bientôt !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
latilomane
Réserviste
Réserviste


Masculin
Nombre de messages : 8
Age : 61
Localisation : 41
Loisirs : restauration de forestiers anciens
Date d'inscription : 05/10/2010

MessageSujet: Re: RENOVATION D'UN CL5   Mer 23 Jan - 7:46

Bonjour ;

Félicitations pour cette rénovation en un temps record.

Bravo les Imbert.

Cordialement Dominique
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Mer 23 Jan - 10:44

Bonjour,

Je me suis trompé pour visionner les autres photos il faut aller sur le lien suivant:

http://domainedelascamp.e-monsite.com/album/

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Dim 7 Juil - 7:44

Bonjour,
Pour finir la restauration nous avons mis sur le treuil un nouveau câble tout neuf.
Il est comme à l'origine.
Il fait 13mm de diamètre et un peut plus de 60 mètres de long.

" />
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
titi 21
Réserviste
Réserviste


Masculin
Nombre de messages : 4
Age : 55
Localisation : dijon
Date d'inscription : 13/08/2013

MessageSujet: Re: RENOVATION D'UN CL5   Mar 27 Aoû - 20:29

bonjour et bravo pour la restauration la bete est superbe vous pouvez etre fiere du resulta titi 21.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Dim 14 Juin - 15:07

[url=]/url



[url=]

CL5 en plein travail
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
imbert
Chevaliers
Chevaliers
avatar

Masculin
Nombre de messages : 62
Age : 67
Localisation : gard
Emploi : Viticulteur
Loisirs : Sport Mécanique
Date d'inscription : 22/05/2012

MessageSujet: Re: RENOVATION D'UN CL5   Jeu 23 Nov - 13:39

bonjour,
je remet les photos qui ont disparue à la mise a jour,











































Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://domainedelascamp.e-monsite.com/
Contenu sponsorisé




MessageSujet: Re: RENOVATION D'UN CL5

Revenir en haut Aller en bas

RENOVATION D'UN CL5
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» renovation Cupillard 233 années 40
» Avis de marché - Musée du Louvre - Restauration des boiseries du salon de Luynes
» Rénovation vespa 150 de 1960 !!
» Rénovation de l'espace Eurodisney?
» Avis de marché - Metz (57) - Cathédrale St Etienhne - sculpture

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Amicale LABOURIER :: Des Images :: Vous et vos machines-
Sauter vers:
